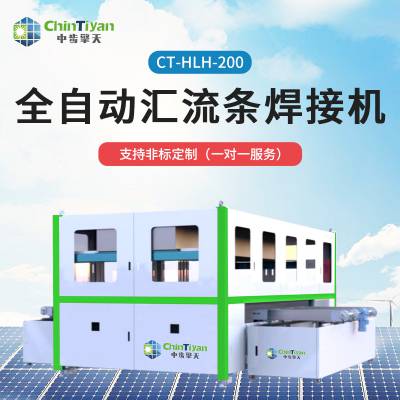

CT-HLH-200全自动汇流条焊接机设备参数：

节拍：≤18S

碎片率：<0.02%(以片计算)

兼容组件尺寸：1650*900-2500*1500mm

兼容电池片尺寸(mm) ：兼容156-210mm

兼容栅线根数：兼容5-15根

组件规格：156-210mm电池片:6串*10半片*2，6串*11半片*2，6串*12半片*2，6串*13半片*2；片间距0.5-4mm，串间距1-6mm；出厂前定一种电池片尺寸和栅线规格，可有偿升级兼容210电池片，5串*10三分片*2，6串*10三分片*2；5串*15三分片*2，6串15三分片*2。

电池片规格：标配166/9BB 主栅线间距18mm(为一种电池片标配规格，其他规格为选配项)，可有偿升级兼容电池规格：156mm-210mm/5BB-16BB(后续可有偿升级到其他不同电池类型，相同大小电池片主栅线更改只需要更换垫板，其他156mm-158mm、181mm-210mm电池片互切需要更换焊头、垫板等，其他硬件需调整。)

进料机构

皮带数量：4根

进料方式：组件长边进料

允许组件流入偏差：玻璃中心偏差<30mm

组件传送方式：变频电机+皮带

定位机构

纠偏定位机构定位点数量：9个相机视觉定位电缸/伺服模组≥5点

定位方式：机械定位

上料方式：卷装上料，自动裁切，折弯

卷料尺寸：轴孔20-25mm，外径<210mm

卷轴承重：≥13KG

兼容汇流带宽度：出厂配套4mm、6mm

兼容汇流带厚度：0.18-0.4mm

裁切精度：≤0.5mm

倒带

引线制作方式引线角度及偏差：折弯垂直向上90"偏差2-3°

搬运方式：伺服电机+真空吸附

定位方式：机械定位+真空吸附

定位精度：<0.5mm

汇流条至电池片距离：2-10mm可调

汇流条超焊带长度：<2mm(长度误差)

焊接机构

焊头寿命：≥1年

焊头更换时间：≤60min

运行方式：伺服电机

冷却方式：风冷

焊接方式：电磁感应焊接

焊头数量：18

焊头控制方式：电流控制/时间控制

焊接加热时间：≤2s

焊接温控精度：±5℃

焊接拉力：≥5N/mm(汇流条与焊带)

焊接效果

焊接外观：融锡饱满

焊接接触面积：≥80%

通讯控制系统

控制系统：PC+PLC(预留5%的I/0点位)

电控：汇川或施耐德

通讯接口：满足MES对接需求

设备参数

电源功率：三相五线380v/220v  50/60HZ，峰值40kw，平均约20kw

气源：压力0.6-0.8Mpa，流量2000L/min

机台尺寸：5220mmx2570mmx2450mm

报警装置：三色灯+蜂鸣
